Tische für das Lager

Tische für das Lager

Einleitung
Historisch korrekt? Wohl eher nicht unbedingt, da die Menschen damals wohl eher weniger mit ihrem Haus durch die Länder gezogen sind, wie es die "moderne" Mittelaltergruppe von heute so betreibt. Diese Bänke sind vor allem praktisch, mit geringem Stauraum und einfach zu bauen. Und das ganze auch noch ohne eine einzige Schraube, und das ist wohl das Wichtigste.

Auch hier gilt wie immer, das man nicht unbedingt zwei linke Hände haben sollte, aber im Großen und Ganzen ist auch eine solcher Tisch wohl kein Hexenwerk.

Werkzeug und Materialien
Zu den Materialien und Werkszeugen ist hierbei zu sagen, dass man eigentlich alles in einschlägigen Baumärkten zu ganz vernünftigen Preisen bekommen kann.

Verbrauchsmittel
Alle Maßangaben in [mm] und Mengenangaben für einen Tisch

Werkzeug

Falls der Zuschnitt nicht direkt im Baumarkt gemacht worden ist, müssen die Teile natürlich entsprechend den oben angegebenen Längen zugeschnitten werden und die Schnittflächen mit den Schleifpapier geglättet werden.

Bänke für das Lager - Füße

Schritt 1 - Füße
Für 4 Füße:
8 Stück 144x27x800
8 Stück 144x27x400

Der Tisch besteht aus zwei Untergestellen (wie auch bei der Bank verwendet), die durch die Tischplatten verbunden sind. Deshalb werden 4 Füße benötigt.

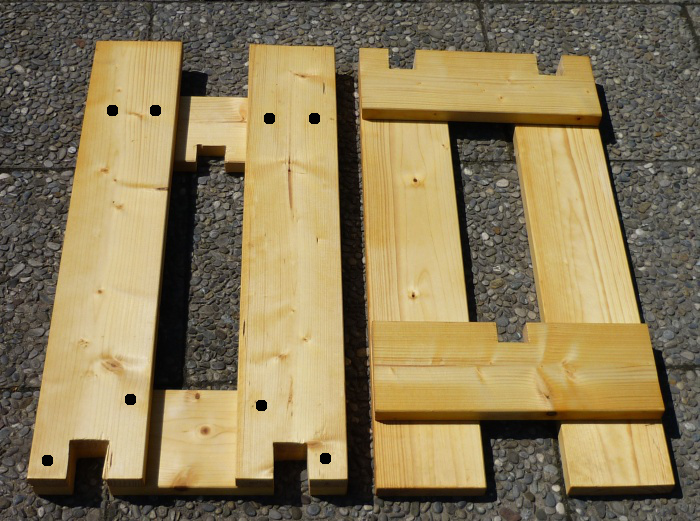

Zuerst werden die beiden kürzeren Teile (Querbretter) parallel zueinander aufgelegt. Darauf kommen quer dazu die längeren Teile (Längsbretter) so, dass sie oben bündig mit der oberen und äußeren Kante und unten bündig mit der äußeren Kante und mit einem Abstand von 100mm zu unteren Kante liegen. Die Bretter so fixieren und an den Ecken jeweils 2 Löcher für die Holzdübel bohren (siehe Bild). Wichtig dabei ist, dass die Löcher nur ca. eine halbe Holzdübellänge tief sind und nicht ganz durch die untenliegenden Bretter (Querbretter) gehen.
Nun die oberen Bretter wieder abnehmen und auf die Kontaktfläche Holzleim auftragen. Danach die Bretter wieder aufeinander legen, die gebohrten Löcher mit Leim auffüllen und die Holzdübel hineinstecken. Das ganze mit den Schraubzwingen gut verspannen und trocknen lassen.
Das gleiche auch noch mit den anderen drei Füßen machen.

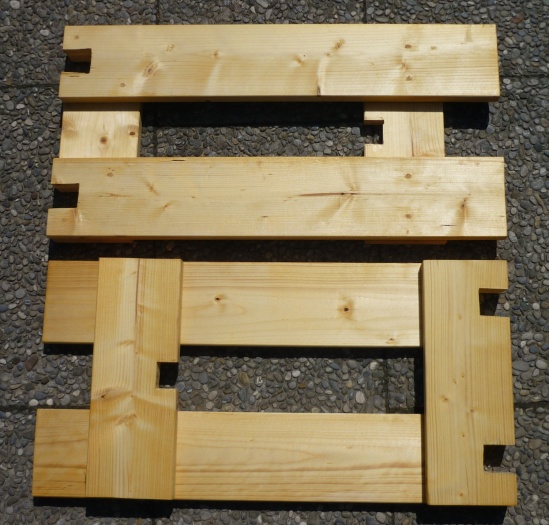

Tische für das Lager - Maße Füße Tische für das Lager - Füße Tische für das Lager - Füße

Nach der angegebenen Trocknungszeit des Leims kann man die Schraubzwingen wieder lösen.

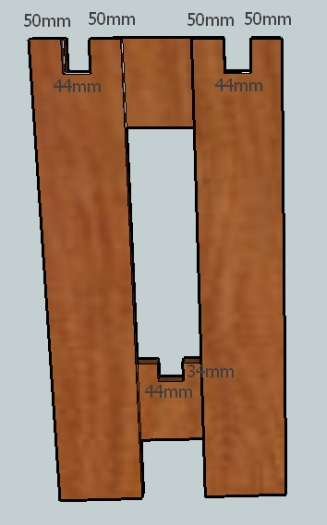

Jetzt müssen noch die Aussparungen für die Querstreben gesägt werden. Hierzu müssen am oberen Ende des Fußes jeweils in der Mitte der Längsbretter Löcher mit den Maßen 54x44 und in der Mitte des unteren Querbretts ein Loch mit den Maßen 34x44 ausgesägt werden (siehe Skizze).

Schritt 2 - Querstreben
4 Stück 54x54x1200
2 Stück 54x34x1200

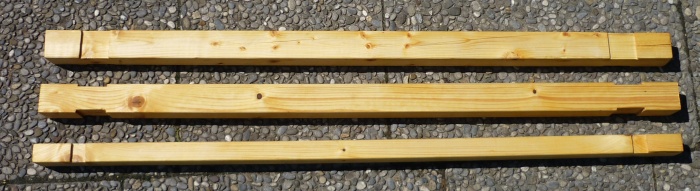

Bei den oberen Querstreben (54x54) werden auf zwei gegenüberliegenden Seiten jeweils 5mm ausgefräst. Die auszufräsende Stelle liegt jeweils 70mm vom Ende des Kantholzes und ist so breit wie der Fuß (also 2 x 27mm = 54mm). Bei der unteren Querstrebe werden auf den schmäleren Seiten ebenfalls jeweils 5mm ausgefräst. Hier liegt die auszufräsende Stelle ebenfalls 70mm vom Ende des Kantholzes und ist so breit wie das untere Querbrett des Fußes (also 27mm).

Tische für das Lager - Maße Querstreben Tische für das Lager - Querstreben

Schritt 3 - Zusammenbau der Untergestelle
Das Untergestell des Tisches kann nun zusammengesetzt werden (die Querbretter der Füße zeigen nach außen). Wahrscheinlich müssen mit der Feile die ausgefrästen Stellen an den Querstreben und die ausgesägten Löcher in den Füßen noch angepasst werden.

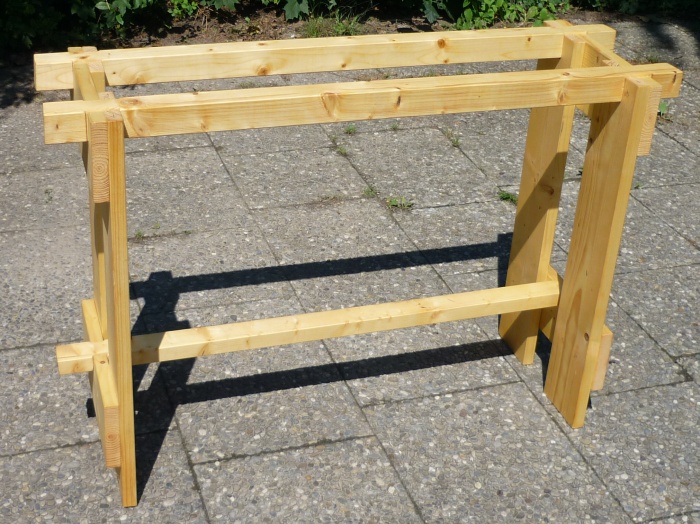

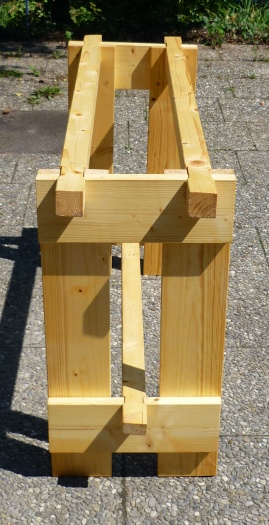

Tische für das Lager - Untergestell Tische für das Lager - Untergestell Tische für das Lager - Untergestell

Dies für beide Untergestelle wiederholen und die beiden Untergestelle nebeneinander stellen.

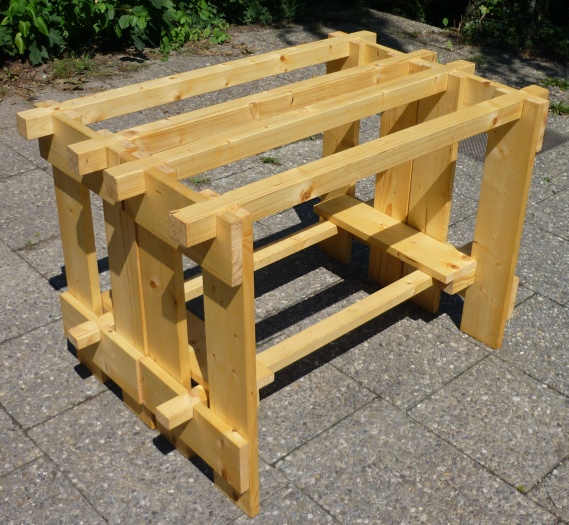

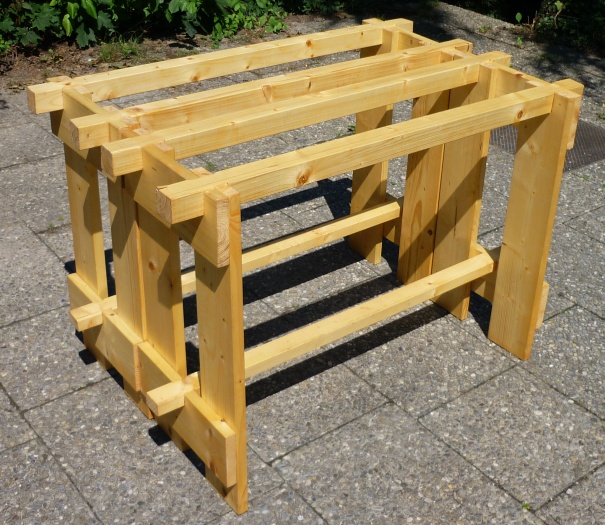

Tische für das Lager - Untergestelle Tische für das Lager - Untergestelle

Schritt 4 - Untere Querverbinder
2 Stück 100x18x562
4 Stück 54x34x100

Die beiden unteren Querverbinder verbinden die unteren Querstreben der beiden Untergestelle miteinander. Dadurch bleiben die Füße der beiden Untergestelle auch bei unebenen Boden nebeneinander.
Die beiden Vierkanthölzer werden mit jeweils zwei Bohrungen versehen und auf den Brettern ausgerichtet (bündig mit einer Seite). Danach die Löcher in das Brett verlängern, die Kontaktfläche der Leisten mit Leim bestreichen, die Bohrlöcher mit Leim füllen und den Holzdübel hineingesteckt werden. Die Leisten auf dem Brett aufsetzen und das ganze mit den Schraubzwingen gut verspannen und trocknen lassen.

Tische für das Lager - Querverbinder Tische für das Lager - Untergestell mit Querverbinder Tische für das Lager - Untergestell mit Querverbinder

Schritt 5 - Tischplatten
3 Stück 400x18x800
4 Stück 45x45x202
6 Stück 45x45x152

Zunächst werden die äußeren Leisten (45x45x152) angebracht. Dies ist bei allen drei Platten gleich. Die Leisten werden in der Mitte der kürzeren Kante jeder Platte (Abstand zum Rand links und rechts jeweils 124mm) angebracht. Die Leisten werden mit jeweils zwei Löchern durchbohrt, auf der Platte ausgerichtet und die Löcher durch die bestehenden Löcher hindurch in die Leimholzplatte verlängert. Die Leimholzbretter dürfen nur halb durchbohrt werden. Jetzt die Leisten mit Leim bestreichen, die Löcher mit Leim füllen und die Holzdübel hineinstecken. Die Leisten auf der Platte aufsetzen und das ganze mit den Schraubzwingen gut verspannen und trocknen lassen.
Die mittlere Tischplatte ist damit fertig. An den beiden äußeren Platten werden noch die anderen Leisten (45x45x202) angebracht. Diese werden zunächst mit jeweils drei Löchern durchbohrt und dann auf die Tischplatten aufgelegt. Der Abstand zur kürzeren Plattenseite beträgt 99mm, der Abstand zur längeren Plattenseite 124mm. Die Leisten wiederum ausrichten, die Löcher in die Leimholzplatte bohren (nur halb durch die Platte), die Leisten mit Leim bestreichen, das Bohrloch mit Leim füllen, den Holzdübel hineinstecken und die Leiste auf der Platte aufsetzen. Das ganze mit den Schraubzwingen gut verspannen und trocknen lassen.

Tische für das Lager - Tischplatten

Fertig
Die Platten nun auf dem Tisch aufsetzen. Die an den Längsseiten der äußeren Platten angebrachten Leisten sollten genau zwischen die oberen Querstreben passen. Damit ist der Tisch fertig und muss nur noch mit dem Leinöl eingelassen werden.

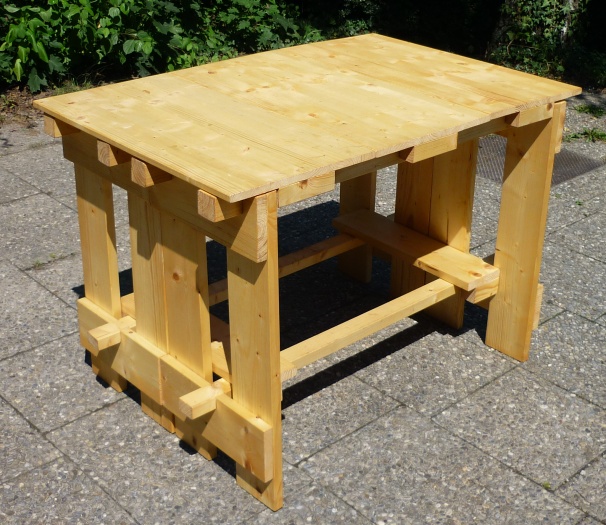

Tische für das Lager - Fertig Tische für das Lager - Fertig

Viel Spaß und gutes Gelingen beim Nachbauen!
